Prérequis

  • Une machine sous Linux
    • ⚙️ Démarrer sous Debian sur les machines du département
  • Arduino IDE
    • ✅ Version 1 disponible sur les machines du département
  • Visual Studio Code
    • ✅ Disponible sur les machines du département
  • Node.js
    • ✅ Disponible sur les machines du département

TD 1 : Découverte de l’environnement

Exercice 1 : On/Off

Objectif de l’exercice : Allumer et éteindre une LED en introduisant un délai dans la boucle principale.

  1. Réaliser le circuit sur le simulateur Wokwi.
  2. Utiliser la fonction digitalWrite pour allumer et éteindre la LED.
  3. Utiliser la fonction delay pour produire un cycle d’allumage et d’extinction.

Exercice 2 : PWM

Objectif de l’exercice : Moduler l’intensité lumineuse de la LED.

  1. Utiliser la fonction analogWrite pour allumer la LED à 50% de son intensité maximale.
  2. Introduire des délais pour réaliser un effet de fondu en faisant varier l’intensité de la LED.

Exercice 3 : communiquer sur liaison série

Objectif de l’exercice : Envoyer et recevoir des caractères entre le PC et l’Arduino via la liaison série. Pour référence, s’appuyer sur la documentation : SoftwareSerial.h

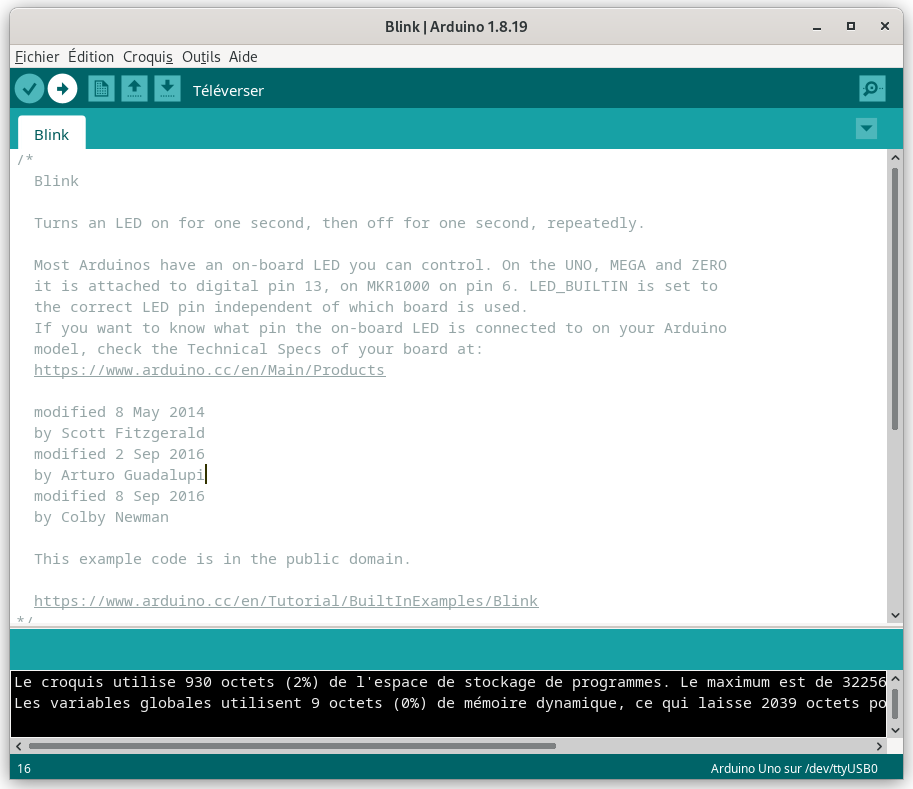

  1. Vérifier le fonctionnement de l’Arduino en lui envoyant un programme d’exemple (menu Fichier > Exemples > Basics > Blink) :

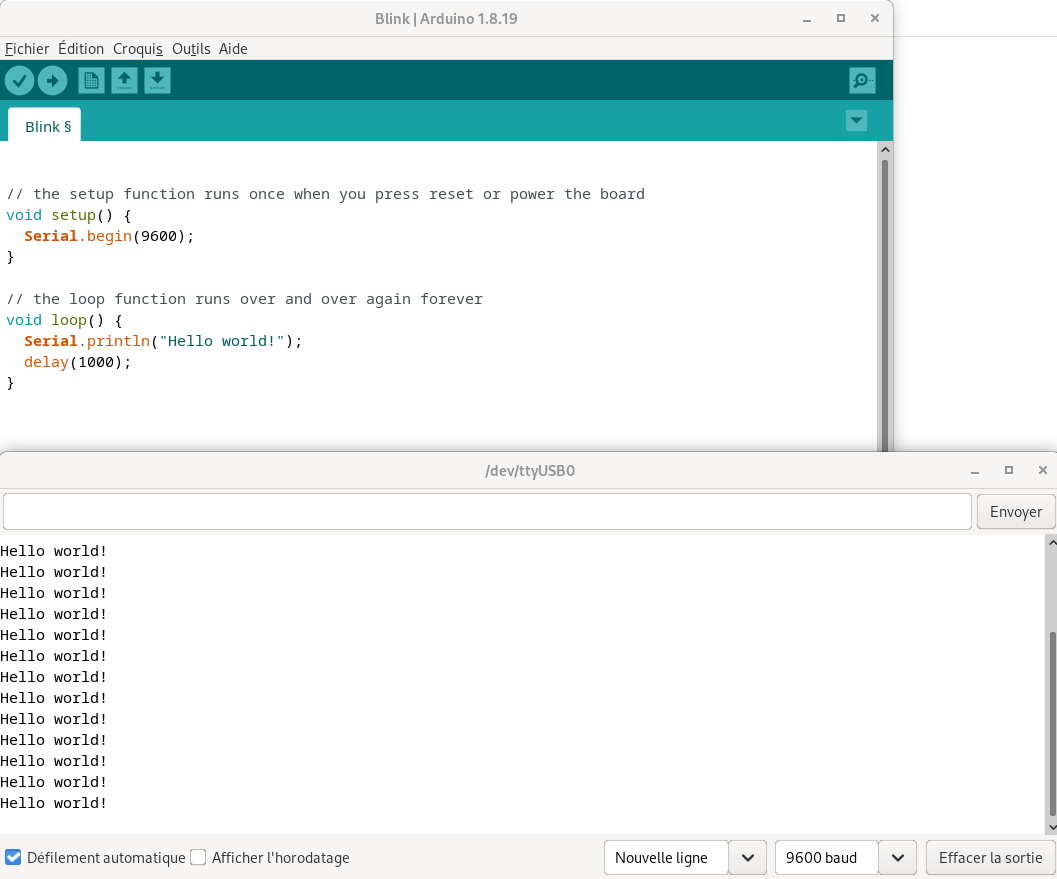

  2. Écrire du texte sur la liaison depuis l’Arduino et l’afficher sur le PC en utilisant le moniteur série (menu Outils) :

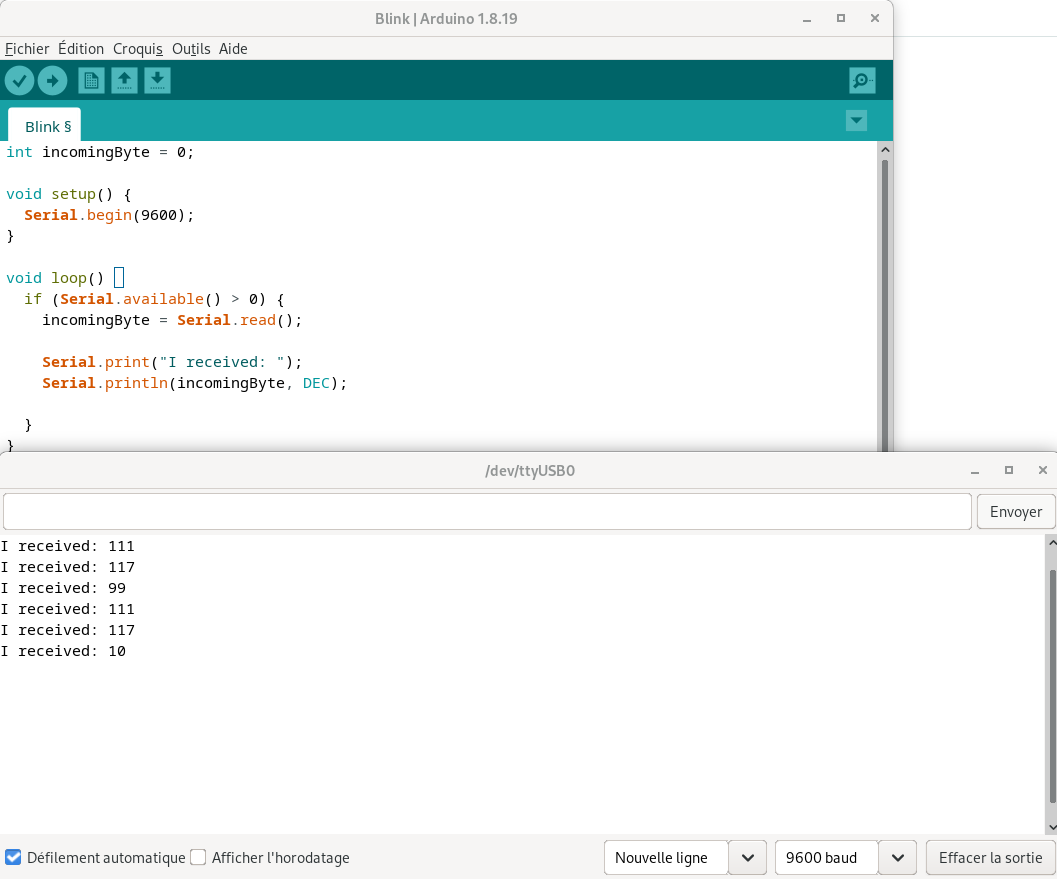

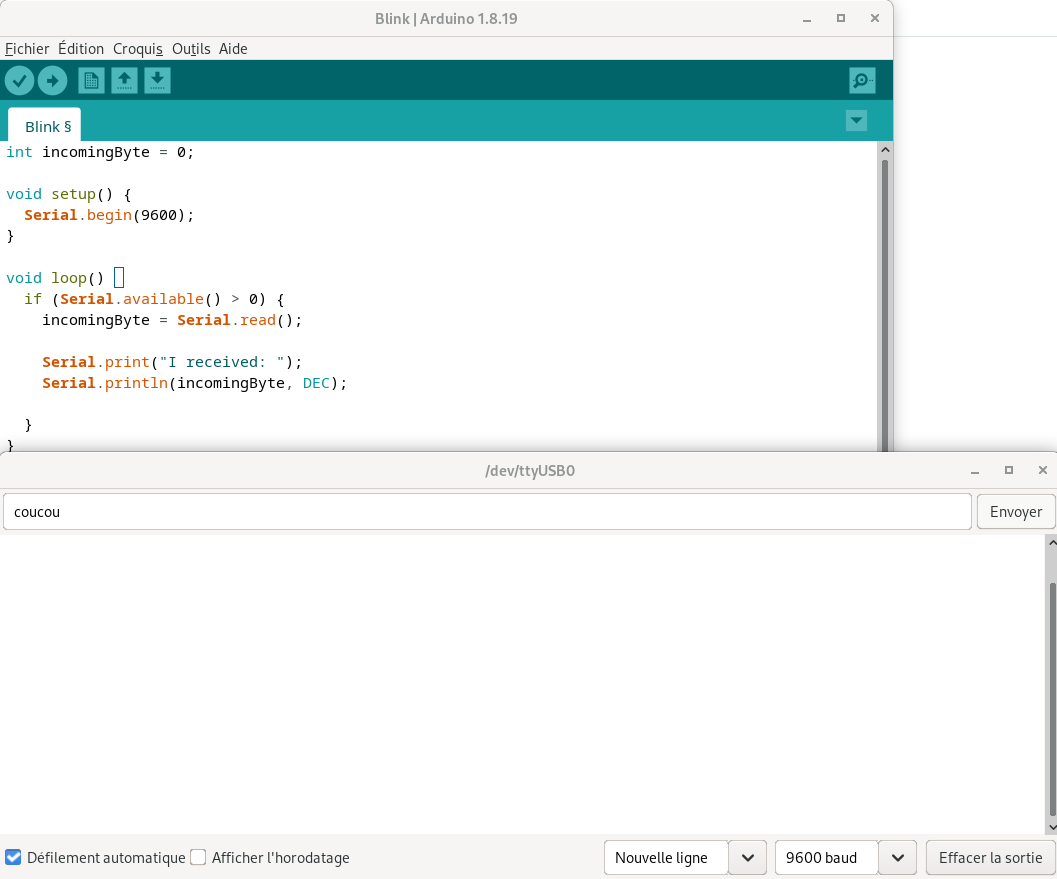

  3. Envoyer une chaîne de caractères depuis le PC, la recevoir sur l’Arduino et afficher les valeurs ASCII des caractères sur le moniteur série :

  4. Vous allez envoyer des lignes de commande à l’Arduino, comme vu en CM. Les lignes sont de la forme :

    [cmd 123]
[[cmd_a 123][cmd_b 456]]
    • Écrivez un programme pour Arduino capable de recevoir et décoder ces lignes de commande.
    • Faîtes en sorte que différentes commandes reçues déclenchent l’exécution de différentes fonctions.

Exercice 4 : communiquer via Zigbee

Objectif de l’exercice : Par groupes, communiquer entre PC via Zigbee. Un binôme “émetteur”, un binôme “récepteur”.

L’exercice est à réaliser sous Linux (démarrer sous Debian en salle de TP).

Préparation des modules XBee

Deux méthodes sont possibles : soit avec un utilitaire graphique, XCTU ; soit par une liaison série via le terminal.

Choisissez l’une ou l’autre de ces deux méthodes, puis passez à la partie Exercice.

Méthode graphique : XCTU
Installation
  1. Installez XCTU :

    1. Cliquez sur le lien Download de la page du support Digi XCTU ;

    2. Rendez exécutable le fichier d’installation téléchargé :

      cd Téléchargements
chmod +x 40002881_AJ.run
./40002881_AJ.run

    3. Installez XCTU dans un répertoire quelconque préalablement créé (par exemple : mkdir ~/xctu).

  2. Branchez le module XBee sur votre machine avec le câble USB - XBee.

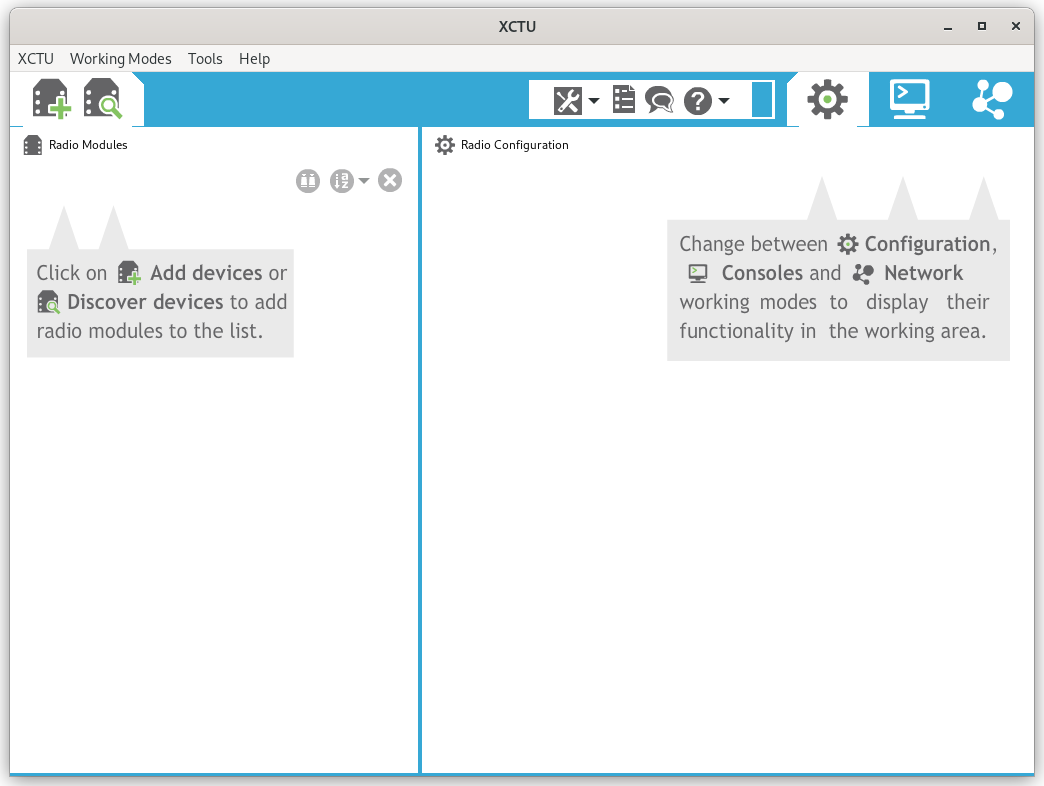

  3. Lancez XCTU et poursuivre avec la configuration. Pour exécuter le programme, lancez la commande suivante depuis un terminal : ~/xctu/XCTU-NG/app
Configuration

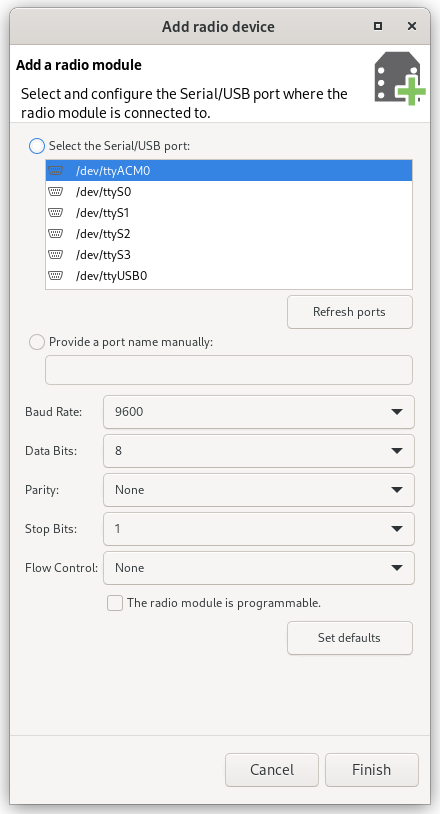

  1. Lancez XCTU. Ajoutez votre module radio dans XCTU en cliquant sur “Add device”, en haut à gauche :

  2. Cliquez sur “Refresh ports” puis sélectionnez le port USB correspondant à votre module (en salle TP, /dev/ACM0) et cliquez sur “Finish” :

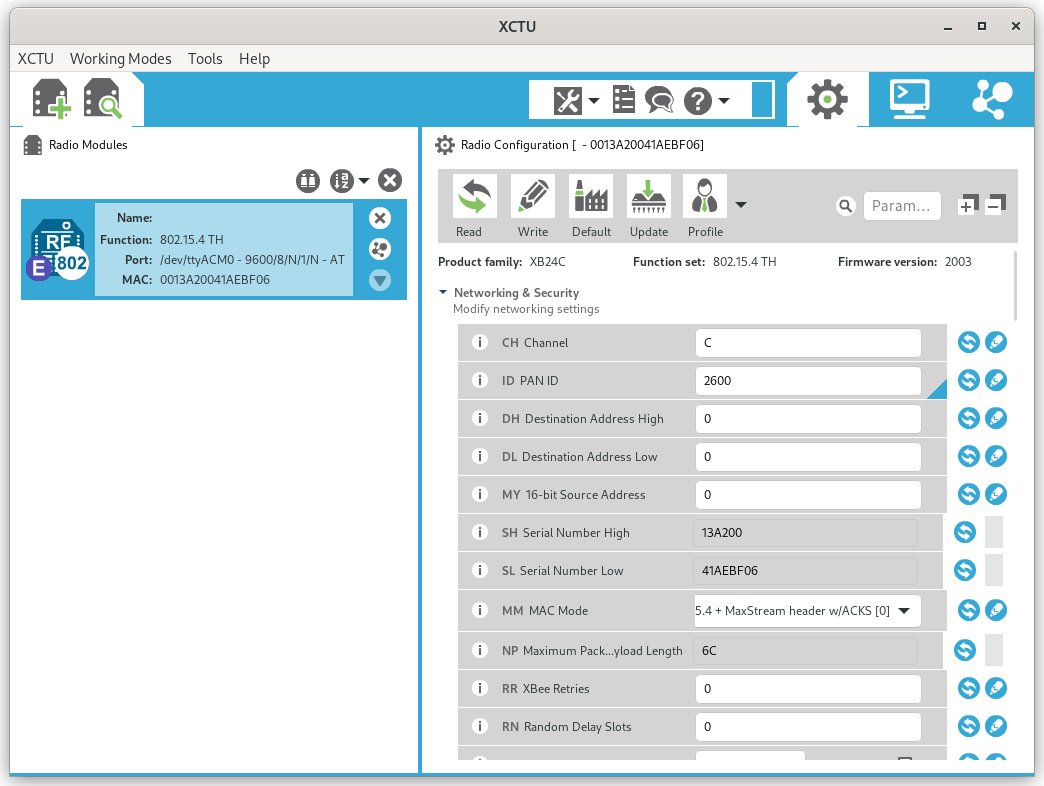

  3. Sélectionnez dans XCTU le module que vous venez d’ajouter. Vous accédez à sa configuration :

    Pour une utilisation point à point, la configuration doit être identique sur les deux modules XBee :

    • [CH] Channel : canal radio
    • [ID] PAN ID : identifiant du réseau
    • [DH/DL] Destination Address High/Low : adresse 64 bits du second module (et réciproquement)
    • [SH/SL] Serial Number High/Low : adresse 64 bits du module courant
    • [BD] Interface Data Rate : vitesse de transfert (9600 bauds, soit 960 octets/seconde)
    • [MM] MAC Mode : 802.15.4
    • [AP] API Enable : 0 (on utilise les commandes le mode transparent AT)

  4. Une fois la configuration effectuée, validez en cliquant sur “Write”.

Méthode terminal : screen

En utilisant les commandes AT :

  1. Utiliser screen pour ouvrir un terminal série :

    screen /dev/ttyACM0 9600

  2. Envoyer la série de commandes suivantes (taper “dans le vide” et valider avec Entrée) :

    +++             (démarrage de la session, retourne "OK")
ATID 1234       (PAN ID = 0x1234)
ATCH 0C         (canal = 0x0C)
ATAP 0          (mode transparent)
ATSH            (voir les 32 bits de la partie haute de sa propre adresse)
ATSL            (voir les 32 bits de la partie basse de sa propre adresse)
ATDH 0013A200   (exemple : partie haute de l'adresse du module destination)
ATDL 40B9ABCD   (exemple : partie basse de l'adresse du module destination)
ATBD 3          (baudrate = 9600)
ATWR            (écrire)
ATCN            (quitter)

Exercice

  1. Créez un projet Node.js :

    mkdir td-xbee
cd td-xbee
npm init

  2. Installez la bibliothèque serialport dans votre projet :

    npm install serialport

  3. Créez deux fichiers, sender.js et receiver.js. Voici des squelettes, à compléter :

    // sender.js

// Importer la bibliothèque serialport
const { SerialPort } = require('serialport');

// Configurer le chemin du port série
const PORT = '/dev/ttyACM0';
// Configurer le baudrate
const BAUD = 9600;
// Le message à envoyer
const MSG = 'Coucou';

// Instancier l'objet SerialPort
const port = new SerialPort({ path: PORT, baudRate: BAUD });

// Deux événements nous intéressent :
// Événement : ouverture du port série
port.on('open', () => {
  // Confirmer l'ouverture du port en affichant son chemin et le baudrate
  console.log(...);
  // Transformer la chaîne de caractères en séquence d'octets
  const payload = Buffer.from(MSG, 'utf8');
  // Écrire la séquence sur le port série
  port.write(payload, (err) => {
    // Vérifier qu'il n'y a pas d'erreur
    if (...)
    // Confirmer l'envoi du message en affichant le nombre d'octets transmis
    console.log(...);
  });
});
// Événement : Erreur
port.on('error', (err) => console.error('Serial error:', err));

    // receiver.js

// Importer la bibliothèque serialport
const { SerialPort } = require('serialport');

// Configurer le chemin du port série
const PORT = '/dev/ttyACM0';
// Configurer le baudrate
const BAUD = 9600;

// Instancier l'objet SerialPort
const port = new SerialPort({ path: PORT, baudRate: BAUD });

// Trois événements nous intéressent :
// Événement : Ouverture du port série
port.on('open', () => {
  // Confirmer l'ouverture du port en affichant son chemin et le baudrate
  console.log(...);
});
// Événement : Réception de données
port.on('data', (buf) => {
  // Convertir la séquence d'octets en chaîne de caractères
  const text = ...
  // Afficher le message reçu
  console.log(...);
});
// Événement : Erreur
port.on('error', (err) => console.error('Serial error:', err));

  4. Pour exécuter vos programmes, utilisez la commande node :

    node receiver.js # côté récepteur
node sender.js   # côté émetteur

TD 2 : comportement autonome avec un contrôleur PID

Équation d’un contrôleur PID en temps continu :

\[ u(t) = K_p \cdot e(t) + K_i \cdot \int_0^t e(\tau) \, d\tau + K_d \cdot \frac{de(t)}{dt} \]

Et en version discrète, pour un implantation numérique :

\[ u[n] = K_p \cdot e[n] + K_i \cdot \sum_{i=0}^{n} e[i] + K_d \cdot (e[n] - e[n-1]) \]

Expliquer le rôle de chacune des composantes de la fonction discrète du PID, sachant que :

  • \(u[n]\) : commande envoyée au système au pas de temps \(n\)
  • \(e[n]\) : erreur mesurée au pas de temps \(n\) (exemple : \(distance_{cible} - distance_{mesurée}\))

Pour simplifier :

  • erreur proportionnelle \(e_p\) : distance mesurée – distance voulue
  • erreur intégrale \(e_i\) : somme des \(e_p\) calculées précédemment
  • erreur dérivée \(e_d\) : \(e_{p}[n]\) - \(e_{p}[n-1]\)

Exercice 1 : composante proportionnelle (P)

Comment le terme proportionnel influence-t-il la réaction du robot ?

Un robot doit maintenir une distance de 10 cm avec un mur lorsqu’il le longe. Sa distance actuelle au mur est de 6 cm.

  1. Que signifie \(e[0]\) ? Calculez sa valeur.
  2. Si le gain proportionnel \(K_p = 0.5\), quelle est la correction appliquée ?
  3. Que se passe-t-il si \(K_p = 2\) ?

Exercice 2 : composante intégrale (I)

Comment l’intégrale corrige les erreurs persistantes ?

Le robot reste trop près du mur pendant plusieurs secondes… Aux trois derniers pas de temps : \(e[0] = 4, e[1] = 4, e[2] = 4\)

  1. Calculer la correction totale après 3 mesures.
  2. Si le gain intégral \(K_i = 0.1\), quelle est la part due à l’intégrale ?
  3. Que se passe-t-il si \(K_i\) est trop grand ?

Exercice 3 : composante dérivée (D)

Comment la dérivée anticipe les changements rapides ?

Le robot s’éloigne du mur. Aux deux derniers pas de temps : \(e[2] = 4, e[3] = 1\)

  1. Calculer la variation d’erreur.
  2. Pour un gain dérivé \(K_d = 02\), calculer la correction appliquée.
  3. Quelle est la correction totale ?

Exercice 4 : pertinence des composantes

Comment diagnostiquer un mauvais réglage du contrôleur ?

Le robot oscille autour du seuil cible. Le robot corrige trop lentement sa trajectoire. Le robot dépasse systématiquement le seuil cible.

  1. Que dire de \(K_p\), \(K_i\) et \(K_d\) dans chacune de ces trois situations ?
  2. Comment peut-on corriger ces dysfonctionnements ?

TD 3 : distribution du calcul et étude des compromis

Exercice 1 : temps de calcul et fréquence de lecture

Le capteur VL53L1X peut mesurer jusqu’à 50 Hz (soit une mesure toutes les 20 ms).

  • Arduino Uno à 16 MHz
  • Temps de calcul d’un PID simple : ~1 ms
  • Temps de lecture du capteur : ~20 ms
  1. Quelle est la fréquence maximale théorique de la boucle PID ?
  2. Que se passe-t-il si l’on veut lire le capteur à 100 Hz ?
  3. Proposez une fréquence raisonnable pour un robot roulant à 0.5 m/s.

Exercice 2 : occupation mémoire du PID

On veut stocker un historique de 100 erreurs pour calculer un PID discret.

  • Arduino Uno : 2 Ko de RAM
  • Chaque erreur est un float (4 octets)
  1. Quelle quantité de mémoire est utilisée pour stocker 100 erreurs ?
  2. Quelle est la mémoire restante pour le reste du programme ?
  3. Proposer une solution pour réduire l’empreinte mémoire sans perdre trop de précision.

Exercice 3 : énergie et efficacité

Un robot utilise un PID mal réglé qui provoque des oscillations.

  • Les moteurs consomment 100 mA en ligne droite
  • En cas d’oscillations : consommation moyenne = 150 mA
  • Batterie = 1000 mAh
  1. Quelle est l’autonomie du robot avec et sans oscillations ?
  2. Quel est le gain en autonomie si le PID est bien réglé ?
  3. Quelle stratégie PID permet de réduire les oscillations ?

Exercice 4 : précision et bruit de mesure

Le capteur VL53L1X a une précision de ±5% et une résolution de 1 mm.

  • Distance réelle = 200 mm
  • Mesures successives : 198, 202, 195, 205, 200
  1. Calculez l’erreur moyenne et l’écart-type.
  2. Quelle est l’influence du bruit sur le terme dérivé du PID ?
  3. Proposez une méthode pour filtrer les mesures avant le calcul du PID.

Exercice 5 : latence dans une architecture distribuée

Pour économiser les ressources de l’Arduino, on propose de transférer le calcul du PID vers un PC. L’Arduino envoie les mesures via XBee, et reçoit en retour les commandes calculées.

  • Capteur VL53L1X : mesure toutes les 20 ms
  • Latence XBee (aller-retour) : ~50 ms
  • Temps de calcul PID sur PC : 1 ms
  • Vitesse du robot : 0.5 m/s
  1. Quelle est la latence totale entre la mesure et l’application de la commande ?
  2. Quelle distance le robot parcourt pendant cette latence ?
  3. Est-ce acceptable pour un robot devant éviter des obstacles à 20 cm ?
  4. Proposez une stratégie pour réduire l’impact de cette latence (e.g. prédiction, calcul local, hybridation).
