TD 1 : Commande du robot

Dessiner sur un plan, mesurer

  1. Comment tourner ?

  2. Comment faire demi-tour ?

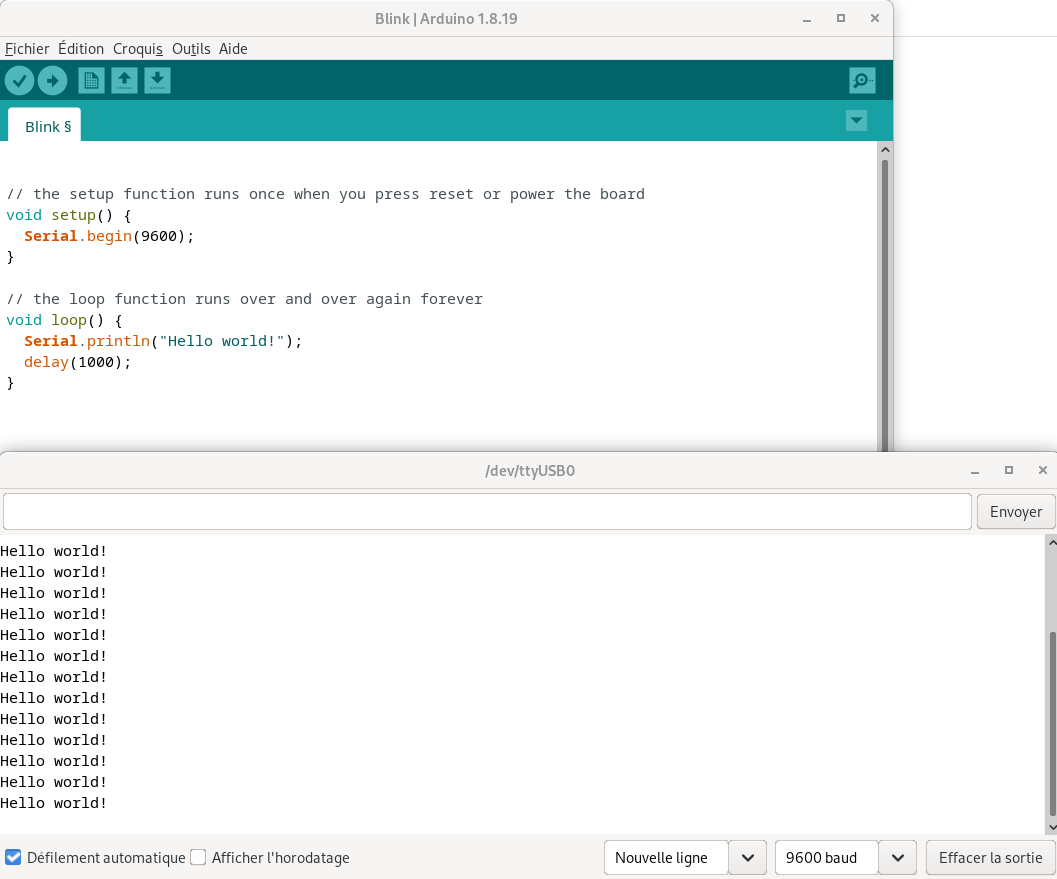

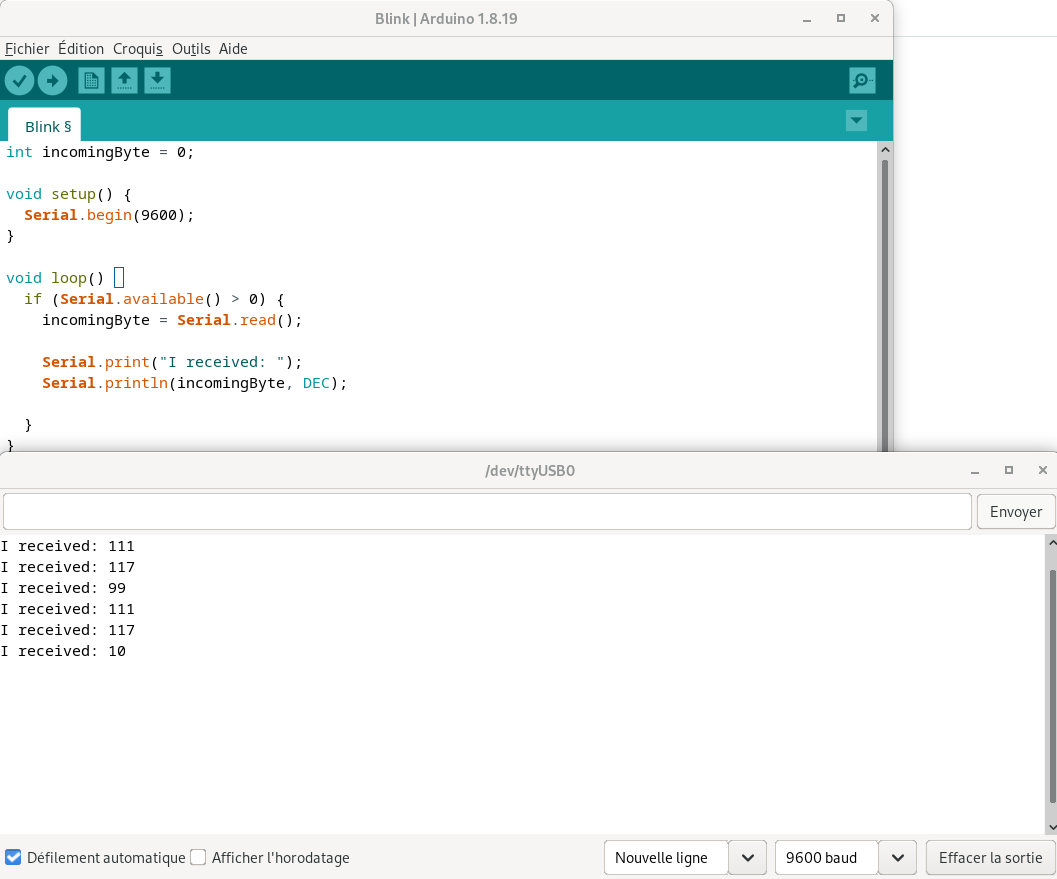

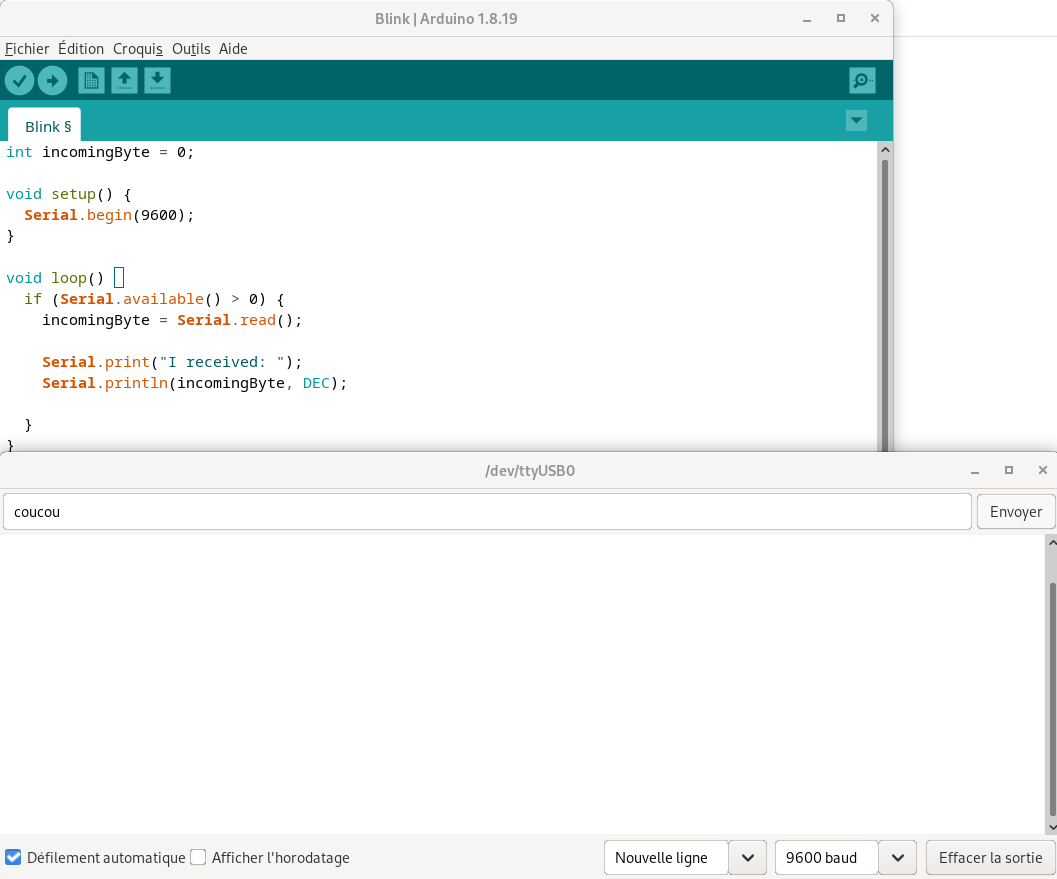

TD 1 : Découverte de l’environnement

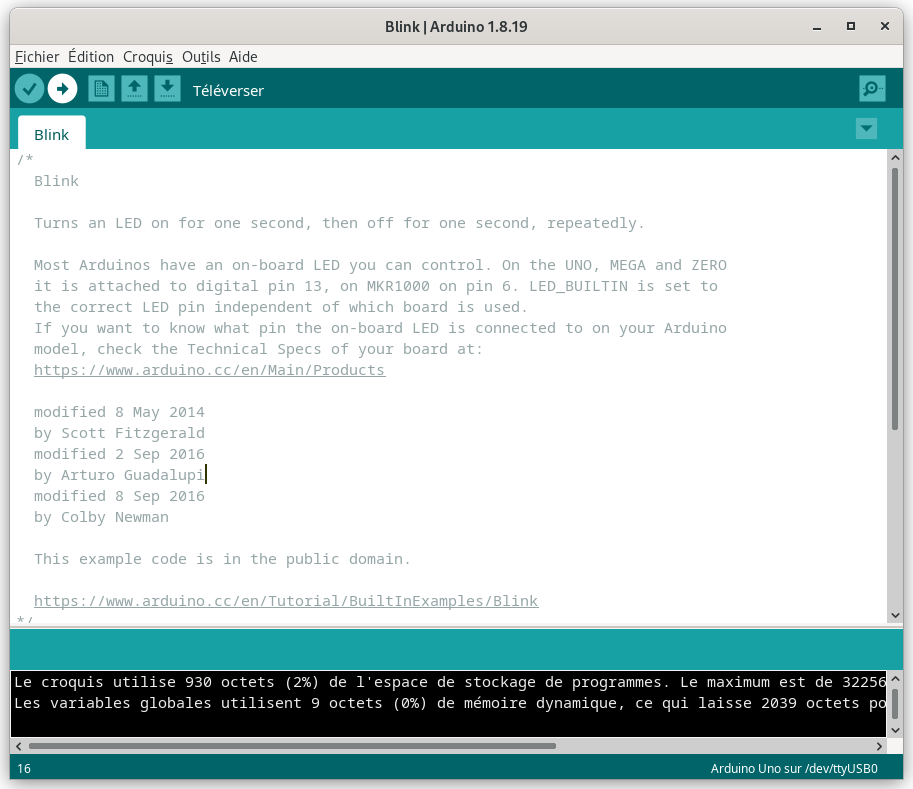

Exercice 1 : On/Off

Objectif de l’exercice : Allumer et éteindre une LED en introduisant un délai dans la boucle principale.

  1. Réaliser le circuit sur le simulateur Wokwi.
  2. Utiliser la fonction digitalWrite pour allumer et éteindre la LED.
  3. Utiliser la fonction delay pour produire un cycle d’allumage et d’extinction.

Exercice 2 : PWM

Objectif de l’exercice : Moduler l’intensité lumineuse de la LED.

  1. Utiliser la fonction analogWrite pour allumer la LED à 50% de son intensité maximale.
  2. Introduire des délais pour réaliser un effet de fondu en faisant varier l’intensité de la LED.

TD 2 : comportement autonome avec un contrôleur PID

Équation d’un contrôleur PID en temps continu :

\[ u(t) = K_p \cdot e(t) + K_i \cdot \int_0^t e(\tau) \, d\tau + K_d \cdot \frac{de(t)}{dt} \]

Et en version discrète, pour un implantation numérique :

\[ u[n] = K_p \cdot e[n] + K_i \cdot \sum_{i=0}^{n} e[i] + K_d \cdot (e[n] - e[n-1]) \]

Expliquer le rôle de chacune des composantes de la fonction discrète du PID, sachant que :

  • \(u[n]\) : commande envoyée au système au pas de temps \(n\)
  • \(e[n]\) : erreur mesurée au pas de temps \(n\) (exemple : \(distance_{cible} - distance_{mesurée}\))

Pour simplifier :

  • erreur proportionnelle \(e_p\) : distance mesurée – distance voulue
  • erreur intégrale \(e_i\) : somme des \(e_p\) calculées précédemment
  • erreur dérivée \(e_d\) : \(e_{p}[n]\) - \(e_{p}[n-1]\)

Exercice 1 : composante proportionnelle (P)

Comment le terme proportionnel influence-t-il la réaction du robot ?

Un robot doit maintenir une distance de 10 cm avec un mur lorsqu’il le longe. Sa distance actuelle au mur est de 6 cm.

  1. Que signifie \(e[0]\) ? Calculez sa valeur.
  2. Si le gain proportionnel \(K_p = 0.5\), quelle est la correction appliquée ?
  3. Que se passe-t-il si \(K_p = 2\) ?

Exercice 2 : composante intégrale (I)

Comment l’intégrale corrige les erreurs persistantes ?

Le robot reste trop près du mur pendant plusieurs secondes… Aux trois derniers pas de temps : \(e[0] = 4, e[1] = 4, e[2] = 4\)

  1. Calculer la correction totale après 3 mesures.
  2. Si le gain intégral \(K_i = 0.1\), quelle est la part due à l’intégrale ?
  3. Que se passe-t-il si \(K_i\) est trop grand ?

Exercice 3 : composante dérivée (D)

Comment la dérivée anticipe les changements rapides ?

Le robot s’éloigne du mur. Aux deux derniers pas de temps : \(e[2] = 4, e[3] = 1\)

  1. Calculer la variation d’erreur.
  2. Pour un gain dérivé \(K_d = 02\), calculer la correction appliquée.
  3. Quelle est la correction totale ?

Exercice 4 : pertinence des composantes

Comment diagnostiquer un mauvais réglage du contrôleur ?

Le robot oscille autour du seuil cible. Le robot corrige trop lentement sa trajectoire. Le robot dépasse systématiquement le seuil cible.

  1. Que dire de \(K_p\), \(K_i\) et \(K_d\) dans chacune de ces trois situations ?
  2. Comment peut-on corriger ces dysfonctionnements ?

TD 3 : distribution du calcul et étude des compromis

Exercice 1 : temps de calcul et fréquence de lecture

Le capteur VL53L1X peut mesurer jusqu’à 50 Hz (soit une mesure toutes les 20 ms).

  • Arduino Uno à 16 MHz
  • Temps de calcul d’un PID simple : ~1 ms
  • Temps de lecture du capteur : ~20 ms
  1. Quelle est la fréquence maximale théorique de la boucle PID ?
  2. Que se passe-t-il si l’on veut lire le capteur à 100 Hz ?
  3. Proposez une fréquence raisonnable pour un robot roulant à 0.5 m/s.

Exercice 2 : occupation mémoire du PID

On veut stocker un historique de 100 erreurs pour calculer un PID discret.

  • Arduino Uno : 2 Ko de RAM
  • Chaque erreur est un float (4 octets)
  1. Quelle quantité de mémoire est utilisée pour stocker 100 erreurs ?
  2. Quelle est la mémoire restante pour le reste du programme ?
  3. Proposer une solution pour réduire l’empreinte mémoire sans perdre trop de précision.

Exercice 3 : énergie et efficacité

Un robot utilise un PID mal réglé qui provoque des oscillations.

  • Les moteurs consomment 100 mA en ligne droite
  • En cas d’oscillations : consommation moyenne = 150 mA
  • Batterie = 1000 mAh
  1. Quelle est l’autonomie du robot avec et sans oscillations ?
  2. Quel est le gain en autonomie si le PID est bien réglé ?
  3. Quelle stratégie PID permet de réduire les oscillations ?

Exercice 4 : précision et bruit de mesure

Le capteur VL53L1X a une précision de ±5% et une résolution de 1 mm.

  • Distance réelle = 200 mm
  • Mesures successives : 198, 202, 195, 205, 200
  1. Calculez l’erreur moyenne et l’écart-type.
  2. Quelle est l’influence du bruit sur le terme dérivé du PID ?
  3. Proposez une méthode pour filtrer les mesures avant le calcul du PID.

Exercice 5 : latence dans une architecture distribuée

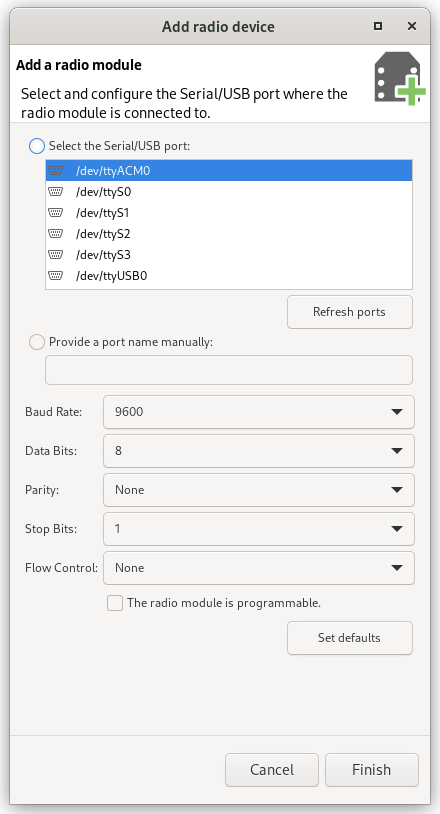

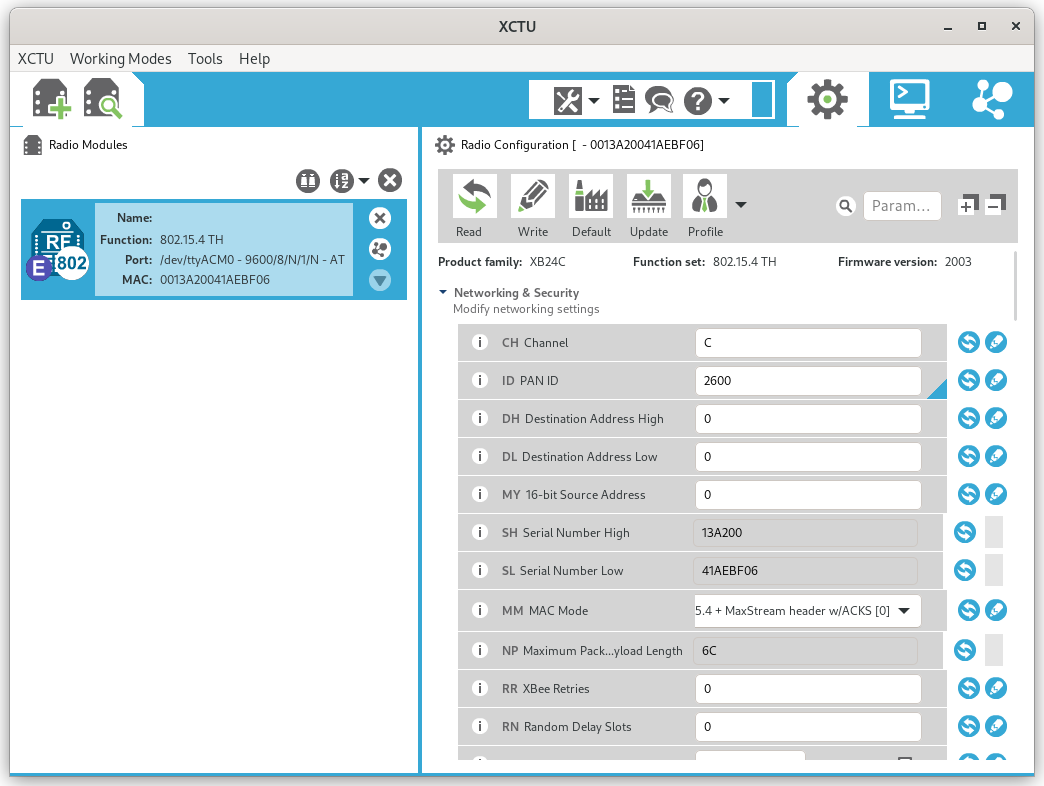

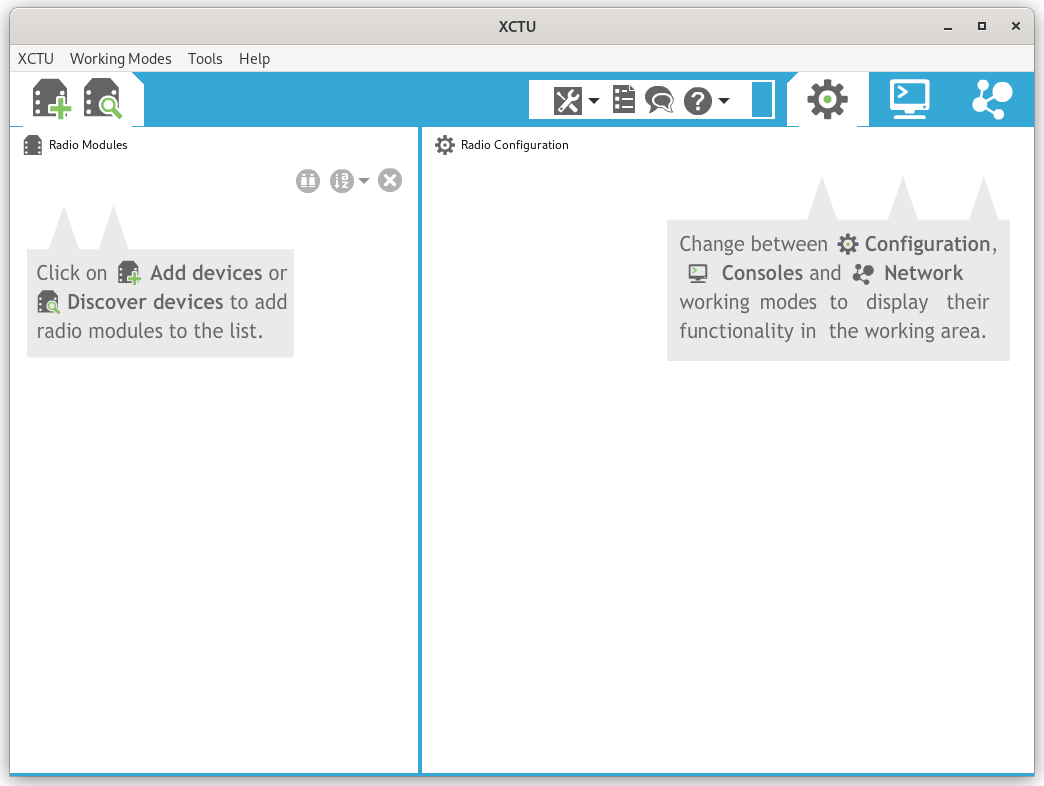

Pour économiser les ressources de l’Arduino, on propose de transférer le calcul du PID vers un PC. L’Arduino envoie les mesures via XBee, et reçoit en retour les commandes calculées.

  • Capteur VL53L1X : mesure toutes les 20 ms
  • Latence XBee (aller-retour) : ~50 ms
  • Temps de calcul PID sur PC : 1 ms
  • Vitesse du robot : 0.5 m/s
  1. Quelle est la latence totale entre la mesure et l’application de la commande ?
  2. Quelle distance le robot parcourt pendant cette latence ?
  3. Est-ce acceptable pour un robot devant éviter des obstacles à 20 cm ?
  4. Proposez une stratégie pour réduire l’impact de cette latence (e.g. prédiction, calcul local, hybridation).
~~~

TP 1

  1. Fritzing
  2. Montage électrique

TP 2

Prérequis

  • Une machine sous Linux
    • ⚙️ Démarrer sous Debian sur les machines du département
  • Visual Studio Code
    • ✅ Disponible sur les machines du département
  1. Découverte de l’environnement logiciel
    • On utilise un conteneur de développement
    • Exécuter la commande docker pour initialiser le daemon
    • Télécharger le projet et le décompresser : unzip rubo-smol.zip
    • Ouvrir le projet : code rubo-smol/

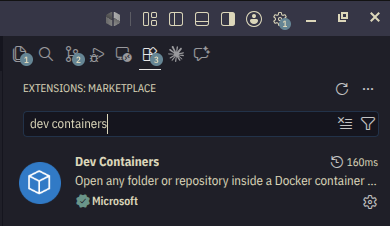

    • Installer l’extension pour VS Code “Dev Containers”
    • Rouvrir le projet dans le conteneur (Ctrl + P > “Reopen in Container”)
  2. Procédure de compilation et de flash du firmware
  3. Implantation des commandes de base
  4. Connexion du robot au Wi-Fi (SSID : RUBOLINK-OCRx avec x votre numéro de groupe, mot de passe : nullptr)

TP 3

  1. Mission “longer”

TP 4

  1. IHM

TP 5

  1. Mission “contourner” ?

TP 6

  1. PID

TP 7

Démonstration :

  • scénarios
  • plan de démo
  • difficultés rencontrées
  • questions
